ESTRUCTURA DEL SOL

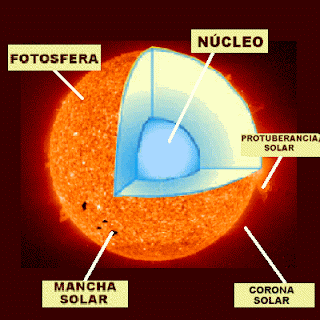

Como toda estrella el Sol posee una forma esférica, y a causa de su lento movimiento de rotación, tiene también un leve achatamiento polar. Como en cualquier cuerpo masivo toda la materia que lo constituye es atraída hacia el centro del objeto por su propia fuerza gravitatoria. Sin embargo, el plasma que forma el Sol se encuentra en equilibrio ya que la creciente presión en el interior solar compensa la atracción gravitatoria produciéndose un equilibrio hidrostático. Estas enormes presiones se generan debido a la densidad del material en su núcleo y a las enormes temperaturas que se dan en él gracias a las reacciones termonucleares que allí acontecen. Existe además de la contribución puramente térmica una de origen fotónico. Se trata de la presión de radiación, nada despreciable, que es causada por el ingente flujo de fotones emitidos en el centro del Sol. El Sol presenta una estructura en capas esféricas o en "capas de cebolla". La frontera física y las diferencias químicas entre las distintas capas son difíciles de establecer. Sin embargo, se puede establecer una función física que es diferente para cada una de las capas. En la actualidad, la astrofísica dispone de un modelo de estructura solar que explica satisfactoriamente la mayoría de los fenómenos observados. Según este modelo, el Sol está formado por: 1) Núcleo, 2) Zona radiante, 3) Zona convectiva, 4) Fotosfera, 5) Cromosfera, 6) Corona y 7) Viento solar. Núcleo Ocupa unos 139 000 Km. del radio solar, 1/5 del mismo, y es en esta zona donde se verifican las reacciones termonucleares que proporcionan toda la energía que el Sol produce. El Sol está constituido por un 81 % de hidrógeno, 18 % de helio y el 1 % restante que se reparte entre otros elementos. En su centro se calcula que existe un 49 % de hidrógeno, 49 % de helio y el 2 % restante en otros elementos que sirven como catalizadores en las reacciones termonucleares. A comienzos de la década de los años 30 del siglo XX, el físico austriaco Fritz Houtermans (1903-1966) y el astrónomo inglés Robert d'Escourt Atkinson (1898-1982) unieron sus esfuerzos para averiguar si la producción de energía en el interior del Sol y en las estrellas se podía explicar por las transformaciones nucleares. En 1938 Hans Albrecht Bethe (1906-2005) en Estados Unidos y Karl Friedrich von Weizsäker (1912-), en Alemania, simultánea e independientemente, encontraron el hecho notable de que un grupo de reacciones en las que intervienen el carbono y el nitrógeno como catalizadores constituyen un ciclo, que se repite una y otra vez, mientras dura el hidrógeno. A este grupo de reacciones se las conoce como "ciclo de Bethe o del carbono", y es equivalente a la fusión de cuatro protones en un núcleo de helio. En estas reacciones de fusión hay una pérdida de masa, esto es, el hidrógeno consumido pesa más que el helio producido. Esa diferencia de masa se transforma en energía según la ecuación de Einstein (E = mc2), donde E es la energía, m la masa y c la velocidad de la luz. Estas reacciones nucleares transforman el 0,7 % de la masa afectada en fotones, con una longitud de onda cortísima y, por lo tanto, muy energéticos y penetrantes. La energía producida mantiene el equilibrio térmico del núcleo solar a temperaturas aproximadamente de 15 millones de kelvins. El ciclo ocurre en las siguientes etapas: 1H1 + 6C12 → 7N13 ; 7N13 → 6C13 + e+ + neutrino; 1H1 + 6C13 → 7N14 ; 1H1 + 7N14 → 8O15 ; 8O15 → 7N15 + e+ + neutrino; 1H1 + 7N15 → 6C12 + 2He4. Sumando todas las reacciones y cancelando los términos comunes, se tiene 4 1H1 → 2He4 + 2e+ + 2 neutrinos + 26,7 MeV. La energía neta liberada en el proceso es 26,7 MeV, o sea cerca de 6,7·1014 J por Kg. de protones consumidos. El carbono actúa como catalizador, pues al final del ciclo se regenera. Otra reacción de fusión que ocurre en el Sol y en las estrellas, es el ciclo de Critchfiel o protón-protón. Charles Critchfield (1910-1994) era en 1938 un joven físico alumno de George Gamow (1904-1968) en la Universidad de George Washington, y tuvo una idea completamente diferente, al darse cuenta que en el choque entre dos protones muy rápidos puede ocurrir que uno pierda su carga positiva y se convierta en un neutrón, que permanece unido al otro protón constituyendo un deuterón, es decir, un núcleo de hidrógeno pesado. La reacción puede producirse de dos maneras algo distintas: 1H1 + 1H1 → 2H2 + e+ + neutrino; 1H1 + 1H2 → 2He3 ; 2He3 + 2He3 → 2He4 + 2 1H1. El primer ciclo se da en estrellas más calientes y con mayor masa que el Sol, y la cadena protón-protón en las similares al Sol. En cuanto al Sol, hasta el año 1953 creyó que su energía era producida casi exclusivamente por el ciclo de Bethe, pero se demostró durante estos últimos años que el calor solar viene en la mayoría (~75%) del ciclo protón-protón. En los últimos estadios de su evolución, el Sol fusionará el helio producto de éstos procesos para dar carbono y oxígeno. Ver Proceso triple-alfa Zona radiante En la zona exterior al núcleo el transporte de la energía generada en el interior se produce por radiación hasta el límite exterior de la zona radiactiva. Esta zona está compuesta de plasma, es decir, grandes cantidades de hidrógeno y helio ionizado. Como la temperatura del Sol decrece del centro (15 MK) a la periferia (6 kK en la fotosfera), es más fácil que un fotón cualquiera se mueva del centro a la periferia que al revés. Sin embargo, los fotones deben avanzar por un medio ionizado tremendamente denso siendo absorbidos y reemitidos infinidad de veces en su camino. Se calcula que un fotón cualquiera invierte un millón de años en alcanzar la superficie y manifestarse como luz visible. Zona convectiva Esta región se extiende por encima de la zona radiactiva y en ella los gases solares dejan de estar ionizados y los fotones son absorbidos con facilidad volviéndose el material opaco al transporte de radiación. Por lo tanto, el transporte de energía se realiza por convección, de modo que el calor se transporta de manera no homogénea y turbulenta por el propio fluido. Los fluidos se dilatan al ser calentados y disminuyen su densidad. Por lo tanto, se forman corrientes ascendentes de material desde la zona caliente hasta la zona superior, y simultáneamente se producen movimientos descendentes de material desde las zonas exteriores frías. Así a unos 200 000 Km. bajo la fotosfera del Sol, el gas se vuelve opaco por efecto de la disminución de la temperatura; en consecuencia, absorbe los fotones procedentes de las zonas inferiores y se calienta a expensas de su energía. Se forman así secciones convectivas turbulentas, en las que las parcelas de gas caliente y ligero suben hasta la fotosfera, donde nuevamente la atmósfera solar se vuelve transparente a la radiación y el gas caliente cede su energía en forma de luz visible, enfriándose antes de volver a descender a las profundidades. El análisis de las oscilaciones solares ha permitido establecer que esta zona se extiende hasta estratos de gas situados a la profundidad indicada anteriormente. La observación y estudio de estas oscilaciones solares constituye el sujeto de estudio de la heliosismología. Fotosfera La fotosfera es la zona desde la que se emite la mayor parte de luz visible del Sol. La fotosfera se considera como la «superficie» solar y, vista a través de un telescopio, se presenta formada por gránulos brillantes que se proyectan sobre un fondo más oscuro. A causa de la agitación de nuestra atmósfera, estos gránulos parecen estar siempre en agitación. Puesto que el Sol es gaseoso, su fotosfera es algo transparente: puede ser observada hasta una profundidad de unos cientos de kilómetros antes de volverse completamente opaca. Normalmente se considera que la fotosfera solar tiene unos 100 o 200 Km. de profundidad. Aunque el borde o limbo del Sol aparece bastante nítido en una fotografía o en la imagen solar proyectada con un telescopio, se aprecia fácilmente que el brillo del disco solar disminuye hacia el borde. Este fenómeno de oscurecimiento del centro al limbo es consecuencia de que el Sol es un cuerpo gaseoso con una temperatura que disminuye con la distancia al centro. La luz que se ve en el centro procede en la mayor parte de las capas inferiores de la fotosfera, más caliente y por tanto más luminosa. Al mirar hacia el limbo, la dirección visual del observador es casi tangente al borde del disco solar por lo que llega radiación procedente sobre todo de las capas superiores de la fotosfera, más fría y emitiendo con menor intensidad que las capas profundas en la base de la fotosfera. Un fotón tarda en promedio un millón de años en atravesar la zona radiante y un mes en recorrer los 200 000 Km. de la zona convectiva, empleando tan sólo unos 500s en cruzar la distancia que separa la Tierra del Sol. No se trata de que los fotones viajen más rápidamente ahora, sino que en el exterior del Sol el camino de los fotones no se ve obstaculizado por los continuos cambios, choques, quiebros y turbulencias que experimentaban en el interior del Sol. Los gránulos brillantes de la fotosfera tienen muchas veces forma hexagonal y están separados por finas líneas oscuras. Los gránulos son la evidencia del movimiento convectivo y burbujeante de los gases calientes en la parte exterior del Sol. En efecto, la fotosfera es una masa en continua ebullición en el que las células convectivas se aprecian como gránulos en movimiento cuya vida media es tan solo de unos nueve minutos. El diámetro medio de los gránulos individuales es de unos 700 a 1000 Km. y resultan particularmente notorios en los períodos de mínima actividad solar. Hay también movimientos turbulentos a una escala mayor, la llamada "supergranulación", con diámetros típicos de unos 35 000 km. Cada supergranulación contiene cientos de gránulos individuales y sobrevive entre 12 a 20 horas. Fue Richard Christopher Carrington (1826-1875), cervecero y astrónomo aficionado, el primero en observar la granulación fotosférica en el siglo XIX. En 1896 el francés Pierre Jules César Janssen (1824-1907) consiguió fotografiar por primera vez la granulación fotosférica. Imagen detallada de un conjunto de manchas solares observadas en el visible. La umbra y la penumbra son claramente discernibles así como la granulación solar. El signo más evidente de actividad en la fotosfera son las manchas solares. En los tiempos antiguos se consideraba al Sol como un fuego divino y, por consiguiente, perfecto e infalible. Del mismo modo se sabía que la brillante cara del Sol estaba a veces nublada con unas manchas oscuras, pero se imaginaba que era debido a objetos que pasaban en el espacio entre el Sol y la Tierra. Cuando Galileo (1564-1642) construyó el primer telescopio astronómico, dando origen a una nueva etapa en el estudio del Universo, hizo la siguiente afirmación "Repetidas observaciones me han convencido, de que estas manchas son sustancias en la superficie del Sol, en la que se producen continuamente y en la que también se disuelven, unas más pronto y otras más tarde". Una mancha solar típica consiste en una región central oscura, llamada "umbra", rodeada por una "penumbra" más clara. Una sola mancha puede llegar a medir hasta 12 000 Km. (casi tan grande como el diámetro de la Tierra), pero un grupo de manchas puede alcanzar 120 000 Km. de extensión e incluso algunas veces más. La penumbra está constituida por una estructura de filamentos claros y oscuros que se extienden más o menos radialmente desde la umbra. Ambas (umbra y penumbra) parecen oscuras por contraste con la fotosfera, simplemente porque están más frías que la temperatura media de la fotosfera. Así, la umbra tiene una temperatura de 4000 K, mientras que la penumbra alcanza los 5600 K, inferiores en ambos casos a los 6000 K que tienen los gránulos de la fotosfera. Por la ley de Stefan-Boltzmann, en que la energía total radiada por un cuerpo negro (como una estrella) es proporcional a la cuarta potencia de su temperatura efectiva (E = σT4, donde σ = 5,67051·10−8 W/m2·K4), la umbra emite aproximadamente un 32% de la luz emitida por un área igual de la fotosfera y análogamente la penumbra tiene un brillo de un 71% de la fotosfera. La oscuridad de una mancha solar está causada únicamente por un efecto de contraste; si pudiéramos ver a una mancha tipo, con una umbra del tamaño de la Tierra, aislada y a la misma distancia que el Sol, brillaría unas 50 veces más que la Luna llena. Las manchas están relativamente inmóviles con respecto a la fotosfera y participan de la rotación solar. El área de la superficie solar cubierta por las manchas se mide en términos de millonésima del disco visible. Cromosfera La cromosfera es una capa exterior a la fotosfera visualmente mucho más transparente. Su tamaño es de aproximadamente unos 10 000 Km. y es imposible observarla sin filtros especiales al ser eclipsada por el mayor brillo de la fotosfera. La cromosfera puede observarse sin embargo en un eclipse solar en un tono rojizo característico y en longitudes de onda específicas, notablemente en Hα, una longitud de onda característica de la emisión por hidrógeno a muy alta temperatura. Las prominencias solares ascienden ocasionalmente desde la fotosfera alcanzando alturas de hasta 150 000 Km. produciendo erupciones solares espectaculares. Corona solar La corona solar está formada por las capas más tenues de la atmósfera superior solar. Su temperatura alcanza los millones de kelvin, una cifra muy superior a la de la capa que le sigue, la fotosfera, siendo esta inversión térmica uno de los principales enigmas de la ciencia solar reciente. Estas elevadísimas temperaturas son un dato engañoso y consecuencia de la alta velocidad de las pocas partículas que componen la atmósfera solar. Sus grandes velocidades son debidas a la baja densidad del material coronal, a los intensos campos magnéticos emitidos por el Sol y a las ondas de choque que rompen en la superficie solar estimuladas por las células convectivas. Como resultado de su elevada temperatura, desde la corona se emite gran cantidad de energía en rayos X. En realidad, estas temperaturas no son más que un indicador de las altas velocidades que alcanza el material coronal que se acelera en las líneas de campo magnético y en dramáticas eyecciones de material coronal (EMCs). Lo cierto es que esa capa es demasiado poco densa como para poder hablar de temperatura en el sentido usual de agitación térmica. La corona solar solamente es observable desde el espacio con instrumentos adecuados que anteponen un disco opaco para eclipsar artificialmente al Sol o durante un eclipse solar natural desde la Tierra. El material tenue de la corona es continuamente expulsado por la fuerte radiación solar dando lugar a un viento solar. Así pues, se cree que las estructuras observadas en la corona están modeladas en gran medida por el campo magnético solar y las células de transporte convectivo.
